Tiếng Việt
Englishដោយសារភាពធន់នឹងការច្រេះ និងរូបរាងដ៏ស្រស់ស្អាតរបស់វា ដែកជ្រុងអ៊ីណុកត្រូវបានប្រើប្រាស់កាន់តែខ្លាំងឡើងក្នុងវិស័យជាច្រើន ដូច្នេះតើដែកជ្រុងអ៊ីណុកគឺជាអ្វី? តើមានលក្ខណៈអ្វីខ្លះ? ឬតម្លៃប៉ុន្មាន? ប្រសិនបើអ្នកចាប់អារម្មណ៍ និងចង់ទិញដែកជ្រុងប្រភេទនេះ អ្នកមិនគួររំលងអត្ថបទខាងក្រោមនេះឡើយ។
លក្ខណៈបច្ចេកទេសនៃដែកទីបជ្រុងអ៊ីណុក
ទំហំផលិតផល៖
- ដែកទីបជ្រុងអ៊ីណុកការ៉េ (mm)៖ 10.0 x 10.0, 12.7 x 12.7, 15.0 x 15.0, 20.0 x 20.0, 25.0 x 25.0, 30.0 x 30.0, 40.0 x 40.0, 50.0 x 50.0
- ដែកទីបជ្រុងអ៊ីណុកចតុកោណកែង (mm)៖ 10.0 x 20.0, 10.0 x 40.0, 13.0 x 26.0, 15.0 x 30.0, 20.0 x 40.0, 25.0 x 50.0, 30.0 x 60.0 x 8000, 3000,
តើដែកទីបជ្រុងអ៊ីណុកជាអ្វី?
ដែកជ្រុងអ៊ីណុកគឺជាផលិតផលដែកទីបជ្រុងដែលផលិតពីដែកអ៊ីណុក 304/ 201/ 316 ។ ដែកមានរាងការ៉េ ឬចតុកោណ ហើយមានទំហំខុសៗគ្នាជាច្រើន។
ប្រភេទទូទៅនៃដែកទីបជ្រុងអ៊ីណុក
ដើម្បីចាត់ថ្នាក់ដែកទិបជ្រុងអ៊ីណុក គេពឹងផ្អែកលើកត្តាសំខាន់ពីរ៖ សម្ភារៈ និងគោលបំណងនៃការប្រើប្រាស់។ ជាពិសេស៖
ការចាត់ថ្នាក់ដោយផ្អែកលើសម្ភារៈដែក
អ៊ីណុកមានច្រើនប្រភេទដូចជា ដែកអ៊ីណុក 304 ដែកអ៊ីណុក 201 ដែកអ៊ីណុក 316។ ប្រភេទនីមួយៗមានសមាសធាតុគីមី និងលក្ខណៈសម្បត្តិខុសៗគ្នា។ ដូច្នេះហើយ នៅពេលប្រើដើម្បីបង្កើតជាដែកជ្រុងអ៊ីណុក ដែកនោះក៏មានលក្ខណៈផ្ទាល់ខ្លួនរបស់វាដែរ។ វាក៏ត្រូវបានគេប្រើនៅក្នុងការប្រើប្រាស់ជាក់លាក់ផងដែរ:
ដែកទីបជ្រុងអ៊ីណុក 304

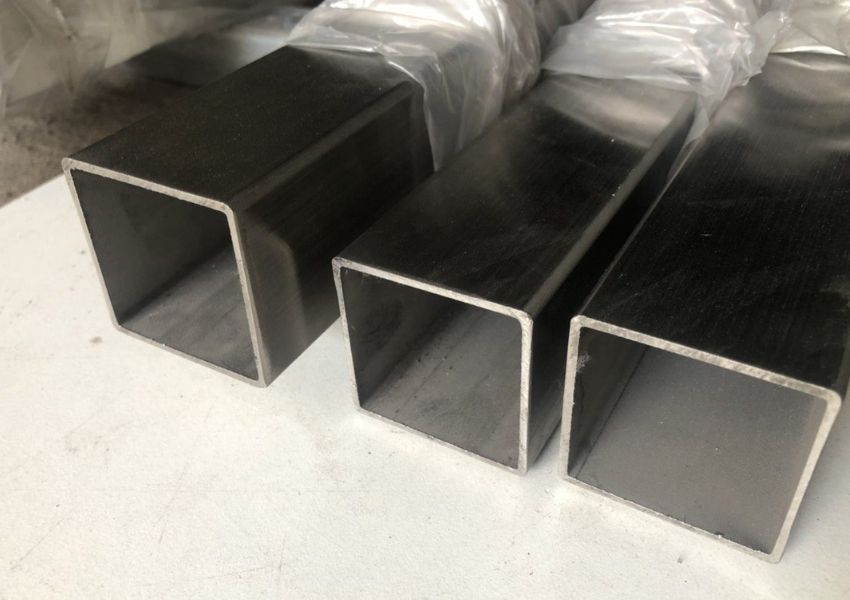

ដែកទីបជ្រុង304
នេះគឺជាប្រភេទដែកដែលប្រើជាទូទៅបំផុត រួមទាំងប្រភេទចម្បងពីរគឺដែកអ៊ីណុក 304L និងដែកអ៊ីណុក 304H ។ ជាពិសេសដែកអ៊ីណុក 304L មានជាតិកាបូនតិចជាងដែកអ៊ីណុក 304H ។ ដូច្នេះហើយ តម្លៃដែកអ៊ីណុកនេះក៏ទាបជាងប្រភេទ 304H បន្តិចដែរ។ ដែកទីបជ្រុងអ៊ីណុក 304 មានអត្ថប្រយោជន៍ដ៏អស្ចារ្យជាច្រើនដូចជា៖
- ធន់នឹងច្រេះល្អ សូម្បីតែនៅក្នុងបរិយាកាសអាក្រក់ដូចជា សំណើម ទឹកសមុទ្រ សារធាតុគីមី។ល។
- ដែកអ៊ីណុក 304 មានរចនាសម្ព័ន្ធគ្រីស្តាល់ austenite ដែលផ្តល់នូវភាពធន់ខ្ពស់ និងសមត្ថភាពផ្ទុកដ៏ល្អ។
- ដែកទីបជ្រុងអ៊ីណុក 304 មានសមត្ថភាពទប់ទល់នឹងសីតុណ្ហភាពខ្ពស់ដោយមិនខូចទ្រង់ទ្រាយ
- ដែកទីបជ្រុងនេះមានផ្ទៃរលោង គ្មានស្នាមគ្រើម សាកសមសម្រាប់គម្រោងជាច្រើនដែលទាមទារសោភ័ណ្ឌភាព។
ដែកទីបជ្រុងអ៊ីណុក 201
បើប្រៀបធៀបទៅនឹងដែកទីបជ្រុងអ៊ីណុក 304 ដែកប្រភេទនេះមានភាពរឹងខ្ពស់ជាង។ ប៉ុន្តែភាពធន់នឹងការ ច្រេះ គឺខ្សោយ។ ដែកជ្រុងអ៊ីណុក 201 7,1% Mangan នឹង 4,5% Niken ក្នុងពេលជាមួយគ្នានេះវាអាចទប់ទល់នឹងសីតុណ្ហភាព 1,149-1,232 ° C ។
ដែកទីបជ្រុងអ៊ីណុក 316
ដែកជ្រុងអ៊ីណុកប្រភេទនេះត្រូវបានគេវាយតម្លៃខ្ពស់ចំពោះភាពរឹង និងសមត្ថភាពទប់ទល់នឹងកំដៅ និងបន្ទុក។ វាត្រូវបានគេប្រើជាញឹកញាប់ដើម្បីផលិតគ្រឿងបន្លាស់ furnace, ឧបករណ៍ផ្លាស់ប្តូរកំដៅ, ឧបករណ៍ផ្លាស់ប្តូរបញ្ចេញចម្ហាយ, ល។
ជាពិសេសសម្ភារៈនេះទប់ទល់បានយ៉ាងល្អនៅក្នុងបរិស្ថានទឹកសមុទ្រ និងអាស៊ីត។ ដូច្នេះហើយការចំណាយលើការផលិតក៏ខ្ពស់ ដែលនាំឱ្យតម្លៃដែកជ្រុងអ៊ីណុក 316 មានតម្លៃខ្ពស់ខ្លាំង។ នេះជាមូលហេតុដែលវាមិនត្រូវបានគេប្រើប្រាស់ជាទូទៅ។
ការចាត់ថ្នាក់ដោយផ្អែកលើគោលបំណងនៃការប្រើប្រាស់
ដោយផ្អែកលើការប្រើប្រាស់ផលិតផល ដែកទីបជ្រុងអ៊ីណុកត្រូវបានបែងចែកជា 2 ប្រភេទ៖ដែកអ៊ីណុកប្រើសម្រាប់តុបតែង និងដែកអ៊ីណុកប្រើក្នុងឧស្សាហកម្ម។
- នៅក្នុងការតុបតែង។ ប្រើក្នុងការតុបតែងគេហដ្ឋាន ខាងក្នុង-ខាងក្រៅ គ្រឿងប្រើប្រាស់ក្នុងផ្ទះ ។ល។
- នៅក្នុងឧស្សាហកម្ម។ ប្រើក្នុងរោងចក្រគីមី លំនៅដ្ឋាន គ្រឹះស្ថានអាជីវកម្ម ឧស្សាហកម្មសមុទ្រ ការសាងសង់កប៉ាល់។ល។
សមាសភាពគីមី និងលក្ខណៈសម្បត្តិមេកានិកនៃថ្នាក់ដែក
ដែកជ្រុងអ៊ីណុក 304
លក្ខណៈបច្ចេកទេសនៃថ្នាក់ដែក៖
| Ingredient | Concentration % |
| C | Max 0.08 |
| Cr | 18 – 20 |
| Fe | 66.345 – 74 |
| Mn | Max 2 |
| Ni | 8 – 10.5 |
| P | Max 0.045 |
| S | Max 0.03 |
| Si | Max 1 |
មើលផលិតផលដែកអ៊ីណុកផ្សេងទៀត៖
លក្ខណៈមេកានិចនៃថ្នាក់ដែក៖
| Physical properties | Metric system | Pounds | Note |
| Proportion | 8 g/cc | 0.289 lb/in³ | |
| Mechanical properties | |||
| Brinell hardness | 123 | 123 | Estimated value based on Rockwell B hardness |
| Knoop hardness | 138 | 138 | Estimated value based on Rockwell B hardness. |
| Rockwell B hardness | 70 | 70 | |
| Vickers hardness | 129 | 129 | Estimated value based on Rockwell B hardness. |
| Tensile stress | 505 MPa | 73200 psi | |
| Yield stress | 215 MPa | 31200 psi | At 0.2% offset |
| Elongation | 70 % | 70 % | ở 50 mm |
| Elastic modulus | 193 – 200 GPa | 28000 – 29000 ksi | |
| Poisson’s ratio | 0.29 | 0.29 | |
| Impact force Charpy | 325 J | 240 ft-lb | |
| Shear force | 86 GPa | 12500 ksi | |
| Electric | |||
| Resistivity | 7.2e-005 ohm-cm | 7.2e-005 ohm-cm | At 20°C (68°F); 1.16E-04 Tại 650°C (1200°F) |
| Magnetic properties | 1.008 | 1.008 | Tại RT |
| Thermal properties | |||
| CTE, linear at 20°C | 17.3 µm/m-°C | 9.61 µin/in-°F | At 0-100°C |
| CTE, linear at 250°C | 17.8 µm/m-°C | 9.89 µin/in-°F | At 0-315°C (32-600°F) |
| CTE, linear at 500°C | 18.7 µm/m-°C | 10.4 µin/in-°F | At 0-650°C |
| Heat capacity | 0.5 J/g-°C | 0.12 BTU/lb-°F | From 0-100°C (32-212°F) |
| Thermal conductivity | 16.2 W/m-K | 112 BTU-in/hr-ft²-°F | At 0-100°C, 21.5 W/m°C at 500°C |
| Melting temperature | 1400 – 1455 °C | 2550 – 2650 °F | |
| Solidus | 1400 °C | 2550 °F | |
| Liquidus | 1455 °C | 2650 °F | |
ដែកជ្រុងអ៊ីណុក 316
លក្ខណៈបច្ចេកទេសនៃថ្នាក់ដែក៖
| Ingredient | Wt. % |
| C | 0.08 |
| Cr | 17 |
| Fe | 65 |
| Mn | 2 |
| Mo | 2.5 |
| Ni | 12 |
| P | 0.045 |
| S | 0.03 |
| Si | 1 |
Mechanical properties of steel grade:
| Physical properties | Metric system | Pounds | Note |
| Proportion | 8 g/cc | 0.289 lb/in³ | |
| Mechanical properties | |||
| Brinell hardness | 149 | 149 | |
| Knoop hardness | 169 | 169 | Estimated value based on Brinell hardness |
| Rockwell B hardness | 80 | 80 | |
| Vickers hardness | 155 | 155 | Estimated value based on Brinell hardness |
| Tensile stress | 550 MPa | 79800 psi | |
| Yield stress | 240 MPa | 34800 psi | |
| Elongation | 60 % | 60 % | in 50 mm |
| Elastic modulus | 193 GPa | 28000 ksi | |
| Charpy impact force | 105 J | 77.4 ft-lb | V-notch |
| Izod impact force | 129 J | 95.1 ft-lb | |
| Electrical characteristics | |||
| Resistivity | 7.4e-005 ohm-cm | 7.4e-005 ohm-cm | At 20ºC |
| Magnetic properties | 1.008 | 1.008 | At RT |
| Thermal properties | |||
| CTE, linear at 20°C | 16 µm/m-°C | 8.89 µin/in-°F | 0 – 100ºC |
| CTE, linear at 250°C | 16.2 µm/m-°C | 9 µin/in-°F | Tại 0-315°C (32-600°F) |
| CTE, linear at 500°C | 17.5 µm/m-°C | 9.72 µin/in-°F | 0 – 540ºC |
| Nhiệt dung | 0.5 J/g-°C | 0.12 BTU/lb-°F | Từ 0-100°C (32-212°F) |
| Tính dẫn nhiệt | 16.3 W/m-K | 113 BTU-in/hr-ft²-°F | 100ºC |
| Nhiệt độ nóng chảy | 1370 – 1400 °C | 2500 – 2550 °F | |
| Solidus | 1370 °C | 2500 °F | |
| Liquidus | 1400 °C | 2550 °F | |
គុណសម្បត្តិ និងការប្រើប្រាស់ដែកទីបជ្រុងអ៊ីណុក
សម្រាប់ដែកទីបជ្រុងអ៊ីណុក 316 ។
លក្ខណៈ៖ មាតិកាmolypdenបង្កើនភាពធន់នឹងបរិស្ថានសមុទ្រ។គុណភាពល្អនៅសីតុណ្ហភាពខ្ពស់ និងធន់នឹងកំដៅបានល្អ។ ឆបគ្នានឹងជីវសាស្រ្ត។ លក្ខណៈនៃការផលិតគឺស្រដៀងទៅនឹងប្រភេទ 302 និង 304។
កម្មវិធី៖ ឧបករណ៍កែច្នៃអាហារ និងឱសថ ការតុបតែងផ្នែកខាងក្រៅក្នុងសមុទ្រ ការផ្សាំវះកាត់ និងឧបករណ៍ឧស្សាហកម្មកែច្នៃសារធាតុគីមីដែលប្រើសម្រាប់ផលិតទឹកថ្នាំ កាំរស្មី សារធាតុគីមីថតរូប ក្រដាស វាយនភណ្ឌ សារធាតុពណ៌ និងកៅស៊ូ។
ភាពធន់នឹងការ ច្រេះ៖ ធន់ល្អប្រសើរជាង 302 និង 304; ធន់នឹងnatriនិងnatri,brine; ធាតុ hypoclorit, axit photphoric,នឹងប្រភេទស្រាsulfit និង axit ដែលប្រើក្នុងឧស្សាហកម្មផលិតម្សៅ។
សម្រាប់ដែកទីបជ្រុងអ៊ីណុក 304 ។
លក្ខណៈ៖ ដែកអ៊ីណុក 304 មានភាពធន់ទ្រាំនឹងការច្រេះប្រសើរជាងប្រភេទ 302។ ភាពធន់ខ្ពស់ ភាពតឹងណែនល្អពត់រាងនឹងទាញបានល្អ. សំខាន់មិនមានម៉ាញេទិក ក្លាយជាម៉ាញ៉េទិចបន្តិចនៅពេលធ្វើការនៅសីតុណ្ហភាពទាប។ មាតិកាកាបូនទាបមានន័យថាមានកាបូនតិចនៅក្នុងតំបន់ដែលរងផលប៉ះពាល់ដោយកំដៅកំឡុងពេលផ្សារដែក និងការថយចុះភាពងាយនឹងច្រេះ ។
ការប្រើប្រាស់៖ ធុងផលិតស្រាបៀរ ឧបករណ៍គីមី ប្រព័ន្ធទុយោទឹក ការផ្គត់ផ្គង់វេជ្ជសាស្រ្ត តម្រងអណ្តូងប្រេង ។ល។
ធន់នឹងការច្រេះ៖ ធន់នឹងអាស៊ីតអុកស៊ីតកម្មភាគច្រើន នឹងអំបិល។
Tiger Steel ជាសាខារបស់ Bao Tin Steel
