ស្វែងយល់បន្ថែមអំពីវ៉ាន ball valveគ្រប់គ្រងដោយខ្យល់ – រចនាសម្ព័ន្ធ និងគោលការណ៍

ប្រសិនបើអ្នកកំពុងស្វែងរកវ៉ាន ball valveគ្រប់គ្រងដោយខ្យល់ ដើម្បីជ្រើសរើសឧបករណ៍ត្រឹមត្រូវសម្រាប់ប្រព័ន្ធស្វ័យប្រវត្តិកម្មរបស់អ្នក។ ចាប់ពីខ្សែសង្វាក់ផលិតកម្ម រោងចក្រប្រព្រឹត្តិកម្មទឹកសំណល់ រហូតដល់ប្រព័ន្ធគ្រប់គ្រងលំហូរទឹក និងខ្យល់ – អត្ថបទនេះគឺសម្រាប់អ្នក។

វ៉ានប្រភេទនេះកំពុងទាក់ទាញការចាប់អារម្មណ៍យ៉ាងខ្លាំងពីវិស្វករ និងអ្នកបច្ចេកទេស ដោយសារគុណសម្បត្តិលេចធ្លោរបស់វា ដូចជាការបើក/បិទលឿន ប្រតិបត្តិការមានស្ថេរភាព និងជាពិសេសមិនអាស្រ័យលើប្រភពថាមពល។ ទោះយ៉ាងណាក៏ដោយ ដើម្បីជ្រើសរើសបានត្រឹមត្រូវ និងបង្កើនប្រសិទ្ធភាពរបស់វា អ្នកត្រូវយល់ពីរចនាសម្ព័ន្ធ និងគោលការណ៍ប្រតិបត្តិការរបស់វា។ សូមពិនិត្យមើលព័ត៌មាននេះនៅក្នុងអត្ថបទខាងក្រោម!

តើអ្វីជាវ៉ាន ball valveគ្រប់គ្រងដោយខ្យល់

វ៉ាន ball valveគ្រប់គ្រងដោយខ្យល់ គឺជាប្រភេទនៃវ៉ានដែលរួមបញ្ចូលគ្នាជាមួយខ្យល់( pneumatic actuator )ដើម្បីអនុវត្តមុខងារបើក/បិទដោយស្វ័យប្រវត្តិដោយប្រភពខ្យល់ដែលបានបង្ហាប់ជំនួសឱ្យប្រតិបត្តិការដោយដៃ។

រចនាសម្ព័ន្ធវ៉ានមាន 2 ផ្នែកសំខាន់ៗ:

• តួវ៉ាន៖ ជាធម្មតាធ្វើពីដែកអ៊ីណុក ជ័រ ឬស្ពាន់។ ហើយជាញឹកញាប់ត្រូវបានគេប្រើដើម្បីគ្រប់គ្រងលំហូរនៃរាវឬឧស្ម័ន។
• ឧបករណ៍គ្រប់គ្រង( Pneumatic actuator): ប្រើសម្ពាធខ្យល់ដើម្បីបង្វិលវ៉ាន 90 ដឺក្រេ។ វាជួយឱ្យគ្រាប់បាល់វ៉ានផ្លាស់ប្តូរស្ថានភាពពីបើកចំហទៅបិទ (ឬផ្ទុយមកវិញ) ។

វ៉ាន ball valveគ្រប់គ្រងដោយខ្យល់ត្រូវបានគេវាយតម្លៃខ្ពស់ចំពោះសមត្ថភាពបើក/បិទយ៉ាងរហ័ស ដំណើរការប្រកបដោយស្ថេរភាព និងមិនពឹងផ្អែកលើអគ្គិសនី។ ដូច្នេះវាគឺសមរម្យសម្រាប់ប្រព័ន្ធស្វ័យប្រវត្តិកម្មឧស្សាហកម្ម។ ជាពិសេសនៅក្នុងបរិយាកាសសើម។

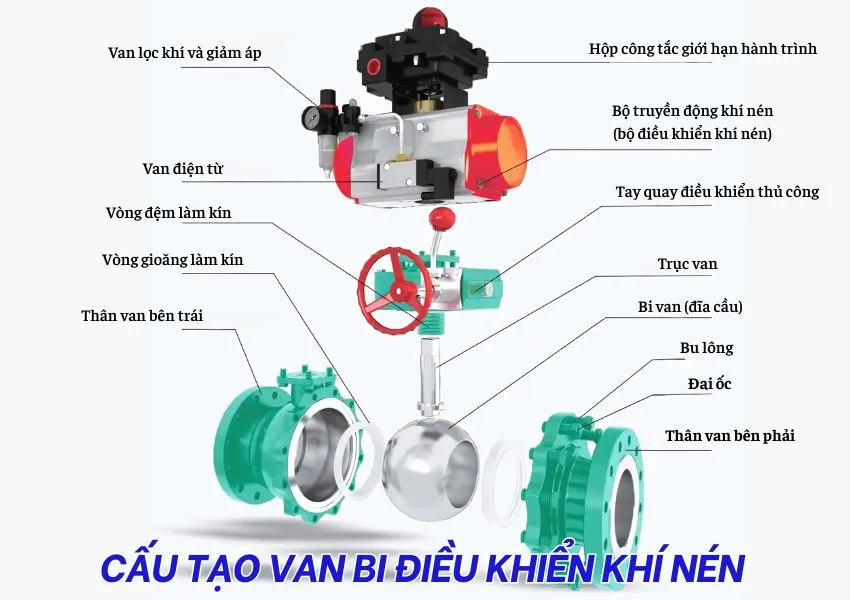

រចនាសម្ព័ននៃវ៉ាន ball valveគ្រប់គ្រងដោយខ្យល់

វ៉ាន ball valveគ្រប់គ្រងដោយខ្យល់មានពីរផ្នែកសំខាន់ៗ៖ វ៉ាន និងឧបករណ៍បញ្ចេញខ្យល់។ អាស្រ័យលើតម្រូវការប្រតិបត្តិការ ប្រព័ន្ធអាចរួមបញ្ចូលឧបករណ៍ជំនួយបន្ថែមដូចជា វ៉ាន អគ្គិសនី​ solenoid ឧបករណ៍ត្រួតពិនិត្យសម្ពាធ កុងតាក់កំណត់ជាដើម។

រចនាសម្ព័ន្ធនៃវ៉ាន

វ៉ាន ball valveគឺជាផ្នែកដែលទាក់ទងដោយផ្ទាល់ជាមួយលំហូរនៃអង្គធាតុរាវ ឬឧស្ម័ន ដែលទទួលខុសត្រូវចំពោះការបើក/បិទលំហូរ។ សមាសធាតុសំខាន់ៗមួយចំនួនរួមមានៈ

• តួវ៉ាន៖ ផលិតពីវត្ថុធាតុដូចជាដែកអ៊ីណុក ដែកស្រួយដែកកាបូន ឬជ័រ PVC/UPVC អាស្រ័យលើបរិយាកាសប្រើប្រាស់។ ការរចនាអាចមាន 2 តួ ឬ 3 តួ ដោយមានប្រភេទតភ្ជាប់ដូចជា ធ្មេញតំណ ព្រិតឬ ផ្សារ ។
• គ្រាប់បា់វ៉ាន (ឌិសវ៉ាន): គឺជាផ្នែករាងមូលប្រហោងដែលមានរន្ធកណ្តាលនៅខាងក្នុងដើម្បីដឹកនាំលំហូរ។ បាល់វ៉ានអាចជារន្ធពេញឬរន្ធកាត់បន្ថយ។ ផ្ទៃត្រូវបានធ្វើឡើងយ៉ាងរលូន ដើម្បីធានាបាននូវភាពជិតតឹងណែនខ្ពស់។
• Stemវ៉ាន: ការតភ្ជាប់រវាង គ្រាប់បាល់វ៉ាន និង actuator ។ Stemវ៉ានជាធម្មតាត្រូវបានផលិតពីដែកអ៊ីណុក និងមានការរចនាប្រឆាំងនឹងការឡងត្រឡប់មកវិញសម្រាប់សុវត្ថិភាព។
• រ៉ង gasket៖ ប្រើសម្ភារៈដូចជា PTFE (Teflon), EPDM, Viton… អាស្រ័យលើសម្ពាធ និងប្រភេទសារធាតុរាវ។ រ៉ង gasket ជួយការពារការលេចធ្លាយ និងធានាភាពជិតតឹងណែននៅពេលដែលវ៉ានដំណើរការ។

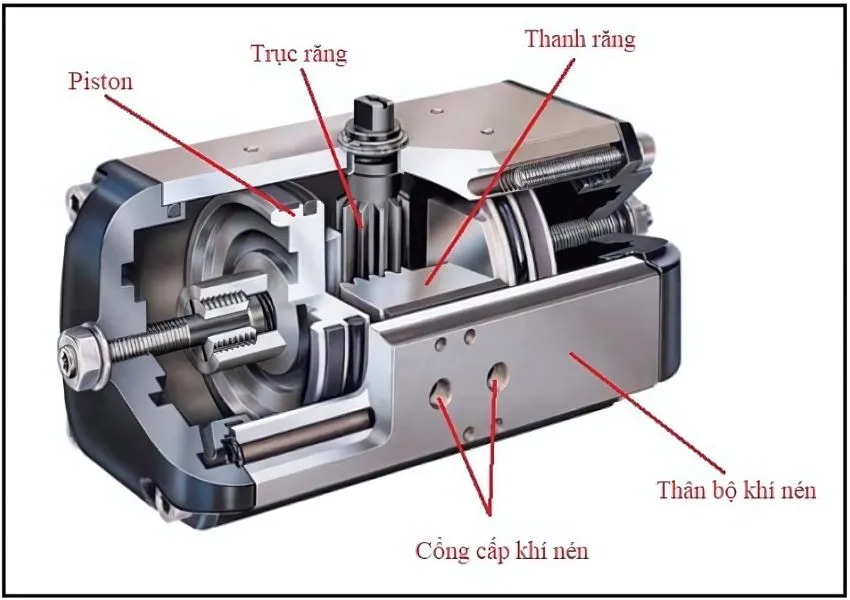

ចនាសម្ព័ន្ធនៃ actuator pneumatic

pneumatic actuator គឺជាផ្នែកដែលជួយវ៉ានដំណើរការដោយស្វ័យប្រវត្តិ ដោយសារប្រភពខ្យល់ដែលបានបង្ហាប់បញ្ចូល។ ផ្នែកសំខាន់ៗរួមមានៈ

• តួ នៃ Pneumatic: ជាធម្មតាធ្វើពីលោហធាតុអាលុយមីញ៉ូម ធន់នឹងច្រៃះ ស្រាល ប៉ុន្តែរឹងមាំ។
• Piston និងស៊ីឡាំង៖ នេះគឺជាកន្លែងដែលខ្យល់ដែលបានបង្ហាប់ត្រូវបានទទួលដើម្បីបង្កើតកម្លាំងរុញ ឬទាញ អាស្រ័យលើយន្តការធ្វើសកម្មភាពតែមួយ ឬពីរដង។
• ស្ពឺ Gear និង ធ្មេញស្ពឺ rack៖ ជួយបំប្លែងចលនាច្រាសមកវិញរបស់ piston ទៅជាចលនាបង្វិលនៃដងវ៉ាន។ វាជួយធានាការបើក/បិទយ៉ាងច្បាស់លាស់។
• រ៉ឺស័រ(ដំណើរការតែមួយ): ជួយវ៉ានបិទបើកដោយស្វ័យប្រវត្តិត្រឡប់ទៅទីតាំងសុវត្ថិភាព (ជាធម្មតាបិទ) នៅពេលដែលខ្យល់ដែលបានបង្ហាប់ត្រូវបានបាត់បង់។
• Drive shaft: ការភ្ជាប់ដោយផ្ទាល់ពីដំpneumatic ទៅនឹង shaft​ដងវ៉ាន ធានានូវចលនាប្រកបដោយប្រសិទ្ធភាព។
• ច្រកផ្គត់ផ្គង់ខ្យល់៖ រួមបញ្ចូលឧបករណ៍ភ្ជាប់ច្រកចូល និងចេញខ្យល់ ដែលជាធម្មតាត្រូវបានសម្គាល់ថាជា A និង B ឬ 1 និង 2 ។ វាត្រូវគ្នាទៅនឹងទិសដៅបញ្ជាបើក/បិទ។

គ្រឿងបន្ថែមរួមបញ្ចូល (ប្រសិនបើមាន)

ដើម្បីឱ្យវ៉ានដំណើរការយ៉ាងរលូន និងអាចបញ្ចូលទៅក្នុងប្រព័ន្ធគ្រប់គ្រងដោយស្វ័យប្រវត្តិ វាជារឿយៗត្រូវបានអមដោយឧបករណ៍ជំនួយដូចជា៖

• Solenoid valve: មានមុខងារបំប្លែងសញ្ញាអគ្គិសនីទៅជាសញ្ញា(ខ្យល់ pneumatic )ដែលអនុញ្ញាតឱ្យបញ្ជាពីចម្ងាយ។ មានប្រភេទដូចជា 3/2 និង 5/2 ដែលសមរម្យសម្រាប់ទាំងវ៉ានតែមួយ និងទ្វេ។
• តម្រងខ្យល់ និងការត្រួតពិនិត្យសម្ពាធ៖ ធានាបាននូវខ្យល់ដែលបានបង្ហាប់ស្អាត និងសម្ពាធមានស្ថេរភាព ជៀសវាងការខូចខាតដល់ការបញ្ជូន។
• កុងតាក់កំណត់ការធ្វើដំណើរការ៖ ផ្តល់សញ្ញាមតិត្រឡប់លើស្ថានភាពបើក/បិទរបស់វ៉ាន។ វាចាំបាច់នៅពេលភ្ជាប់ទៅប្រព័ន្ធ PLC ។
• ឧបករណ៍កំណត់ទីតាំងទ្រង់ទ្រាយ៖ ប្រើនៅពេលដែលវ៉ានដំណើរការក្នុងរបៀបបទប្បញ្ញត្តិ (មិនបើក/បិទទាំងស្រុង)។ ពីទីនេះវាជួយកែតម្រូវជ្រុងបើកយ៉ាងជាក់លាក់យោងទៅតាមសញ្ញាត្រួតពិនិត្យការបញ្ចូល។

គោលការណ៍ប្រតិបត្តិការនៃវ៉ាន ball valveគ្រប់គ្រងដោយខ្យល់

វ៉ាន ball valveគ្រប់គ្រងដោយខ្យល់ដំណើរការដោយផ្អែកទៅលើការសម្របសម្រួលរលូនរវាងវ៉ាន និងឧបករណ៍បញ្ចេញខ្យល់ (ត្រូវបានគេស្គាល់ផងដែរថាជាឧបករណ៍បញ្ជា)។ ចំណុចសំខាន់គឺត្រូវប្រើសម្ពាធនៃខ្យល់ដែលបានបង្ហាប់ដើម្បីបង្កើតកម្លាំងបើក/បិទដោយស្វ័យប្រវត្តិ ជំនួសឱ្យការដំណើរការដោយដៃដោយប្រើដៃកាច់។

គោលការណ៍នៃប្រតិបត្តិការ ឧបករណ៍បំលែងខ្យល់(pneumatic actuator)

ឧបករណ៍បំលែងខ្យល់គឺជា “បេះដូង” នៃប្រព័ន្ធស្វ័យប្រវត្តិកម្មនេះ ដោយបំប្លែងថាមពលខ្យល់ដែលបានបង្ហាប់ទៅជាចលនាបង្វិល ដើម្បីគ្រប់គ្រងវ៉ាន។ មានពីរប្រភេទទូទៅនៃ ឧបករណ៍បំលែងខ្យល់(pneumatic actuators):

សកម្មភាពទោល

ប្រភេទនេះប្រើតែខ្យល់ដែលបានបង្ហាប់សម្រាប់ទិសដៅមួយនៃចលនា (ឧ. ការបើកវ៉ាន) ទិសដៅផ្សេងទៀតនឹងត្រូវបានអនុវត្តដោយកម្លាំងយឺតនៃរឺស័រនៅខាងក្នុង actuator ។ នៅពេលដែលខ្យល់ដែលបានបង្ហាប់ត្រូវបានផ្គត់ផ្គង់ piston នឹងផ្លាស់ទីនិងបង្ហាប់រឺស័រដែលបណ្តាលឱ្យវ៉ានបើក។ នៅពេលដែលការផ្គត់ផ្គង់ខ្យល់ដែលបានបង្ហាប់ត្រូវបានកាត់ផ្តាច់ រឺស័រនឹងរុញ piston ត្រឡប់ទៅទីតាំងដើមវិញដោយស្វ័យប្រវត្តិ ដែលបណ្តាលឱ្យវ៉ានបិទ។

សកម្មភាពទ្វេ

ប្រភេទនេះប្រើខ្យល់បង្ហាប់សម្រាប់ទិសទាំងពីរនៃចលនា (បើក និងបិទវ៉ាន)។ នៅពេលដែលខ្យល់ដែលបានបង្ហាប់ត្រូវបានផ្គត់ផ្គង់ទៅច្រកមួយ វារុញ piston ក្នុងទិសដៅមួយដើម្បីបើកវ៉ាន។ ដើម្បីបិទវ៉ានខ្យល់ដែលបានបង្ហាប់ត្រូវបានផ្គត់ផ្គង់ទៅច្រកផ្សេងទៀតដោយរុញ piston ក្នុងទិសដៅផ្ទុយ។

យន្តការគ្រប់គ្រងវ៉ាន

នៅពេលដែល actuator បង្កើតចលនាបង្វិល យន្តការធ្វើសកម្មភាពលើផ្នែកនៃវ៉ាន៖

ជាមួយនឹងឧបករណ៍បញ្ជាបើក / បិទ (សកម្មភាពទោល / សកម្មភាពទ្វេ):

• នៅពេលដែលមានសញ្ញាបញ្ជា (ជាធម្មតាចេញពីវ៉ាន់អគ្គិសនី) ខ្យល់ដែលបានបង្ហាប់ត្រូវបានផ្គត់ផ្គង់ទៅឱ្យ actuator ។
• សម្ពាធខ្យល់ដែលបានបង្ហាប់នឹងរុញ pistons នៅខាងក្នុង actuator ។
• ចលនាច្រាសមកវិញនៃ piston ត្រូវបានបំលែងទៅជាចលនាបង្វិលតាមរយៈប្រអប់លេខ និង ធ្មេញស្ពឺ racks ។
• ដងចលនានៃឧបករណ៍ pneumatic នឹងបង្វិល 90 ដឺក្រេ។ ក្នុងពេលជាមួយគ្នានេះចលនានេះត្រូវបានបញ្ជូនទៅដងវ៉ាន។
• ជាលទ្ធផលគ្រាប់បាល់វ៉ាននៅខាងក្នុងវ៉ាននឹងបង្វិល 90 ដឺក្រេ។ ការផ្លាស់ប្តូរស្ថានភាពពីបិទពេញលេញទៅជាបើកចំហពេញលេញ ឬផ្ទុយមកវិញ។ ដំណើរការ​នេះ​កើត​ឡើង​យ៉ាង​ឆាប់​រហ័ស​ក្នុង​ពេល​តែ​ប៉ុន្មាន​វិនាទី​ប៉ុណ្ណោះ។

ជាមួយនឹងឧបករណ៍គ្រប់គ្រងទ្រង់ទ្រាយ

• នៅក្នុងកម្មវិធីដែលតម្រូវឱ្យមានបទប្បញ្ញត្តិលំហូរច្បាស់លាស់ (មិនមែនគ្រាន់តែបើក/បិទទេ) វ៉ាននឹងត្រូវបានបំពាក់ជាមួយ ឧបករណ៍គ្រប់គ្រងទ្រង់ទ្រាយបន្ថែម (ឧបករណ៍កំណត់ទីតាំង) ។
• ឧបករណ៍កំណត់ទីតាំងទទួលបានសញ្ញាបញ្ចូលពីប្រព័ន្ធគ្រប់គ្រង (ភាគច្រើនជាសញ្ញាបច្ចុប្បន្ន 4-20mA ឬវ៉ុល 0-10V, 1-5V) ។
• នៅពេលនេះ ឧបករណ៍កំណត់ទីតាំងនឹងកែតម្រូវសម្ពាធខ្យល់ដែលផ្គត់ផ្គង់ដល់ឧបករណ៍ធ្វើសកម្មភាពដោយភាពបត់បែន មិនមែនគ្រាន់តែបើក/បិទទាំងស្រុងនោះទេ។
• សម្ពាធខ្យល់ដែលបានបង្ហាប់ត្រូវបានកែតម្រូវ។ វានឹងធ្វើឱ្យ piston ផ្លាស់ទី និងបង្វិលវ៉ានទៅជ្រុងបើកជាក់លាក់មួយ (ឧទាហរណ៍ 30 ដឺក្រេ 45 ដឺក្រេ 70 ដឺក្រេ…) ។ នេះនឹងជួយគ្រប់គ្រងអត្រាលំហូរដោយយោងទៅតាមតម្រូវការពិតប្រាកដនៃប្រព័ន្ធ។

🔥🔥សូមមើលបន្ថែម

សន្និដ្ឋាន

វ៉ាន ball valveគ្រប់គ្រងដោយខ្យល់គឺជាដំណោះស្រាយដ៏មានប្រសិទ្ធភាព និងឆ្លាតវៃនៅក្នុងប្រព័ន្ធស្វ័យប្រវត្តិកម្ម។ ជាពិសេសនៅក្នុងបរិយាកាសការងារដែលទាមទារប្រតិបត្តិការលឿន ច្បាស់លាស់ និងសុវត្ថិភាព។ ជាមួយនឹងរចនាសម្ព័ន្ធរឹងមាំ សមត្ថភាពក្នុងការបើក/បិទបានលឿន និងមានភាពជិតតឹងណែនខ្ពស់ វ៉ានប្រភេទនេះកំពុងត្រូវបានប្រើប្រាស់យ៉ាងទូលំទូលាយនៅក្នុងវិស័យជាច្រើន។ ជាធម្មតា ការប្រព្រិត្តិកម្មទឹក សារធាតុគីមី អាហារ ចំហាយទឹក ខ្យល់ដែលបានបង្ហាប់។ល។

ទោះជាយ៉ាងណាក៏ដោយ ដើម្បីធានាបាននូវប្រតិបត្តិការប្រព័ន្ធមានស្ថេរភាព និងប្រើប្រាស់បានយូរ ការជ្រើសរើសផលិតផលដែលមានគុណភាព និងអ្នកផ្គត់ផ្គង់ដែលមានកេរ្តិ៍ឈ្មោះគឺជាកត្តាសំខាន់ណាស់។

បច្ចុប្បន្ននេះ Bao Tin Steel គឺជាអង្គភាពមួយដែលមានឯកទេសក្នុងការចែកចាយនូវវ៉ាន ball valveគ្រប់គ្រងដោយខ្យល់គុណភាពខ្ពស់។ លើស​ពី​នេះ​ទៅ​ទៀត​យើង​មាន​ភាព​ខុស​គ្នា​នៃ​លក្ខណៈ​ពិសេស, ប្រភេទ, សម្ភារៈ, … . យើងធានាផ្តល់ផលិតផលជាមួយនឹងឯកសារត្រួតពិនិត្យពេញលេញ ការប្រឹក្សាប្រកបដោយភាពរីករាយ និងសម្រង់តម្លៃ។ ដឹកជញ្ជូនទូទាំងប្រទេស។ ប្រសិនបើអ្នកកំពុងស្វែងរកប្រភេទវ៉ាននេះ សូមកុំស្ទាក់ស្ទើរក្នុងការទាក់ទង មកBao Tin Steel ដើម្បីទទួលបានការប្រឹក្សាល្អបំផុត និងត្រឹមត្រូវបំផុត។
